Grid Depedency Test

1.Terdapat dua plat yang sejajar dengan jarak H=0,1 m  dan dengan panjang L=1m, lalu dialirkan udara (laminer) dengan densitas r=1,2 kg/m³.

Terdapat 2 Kasus yang terdapat dalam contoh ini ,Yaitu dengan mengganti salah satu parameter :

• Mengganti viskositas m=4x10^-5 kg/m.s dan m= 10^-5 kg/m.s dengan menetapkan kecepatan inlet u_inlet=0,01m/s
• Mengganti kecepatan inlet u_inlet=0,01m/s dan u_inlet=0,04m/s dengan menetapkan viskositas m=4x10^-5 kg/m.s.

Cari dan analisis dengan menggunakan CFDSOF untuk kedua kasus diatas.

Nah, soalnya kita udah tau... yuk lanjut mengerjakannya di CFDSoft, berikut langkah-langkahnya :

1. Alokasi memori

2. Atur domain dengan ( P = 1m, H = 0.1m dan jumlah cell 200 x 20) seperti gambar dibawah :

3. Setting pada cell dan berikan inlet 1 (kiri) , inlet 2 (kanan)

4. Langkah selanjutnya kita lihat gambar dibawah ini mulai dari bangun grid

5. Iterasi

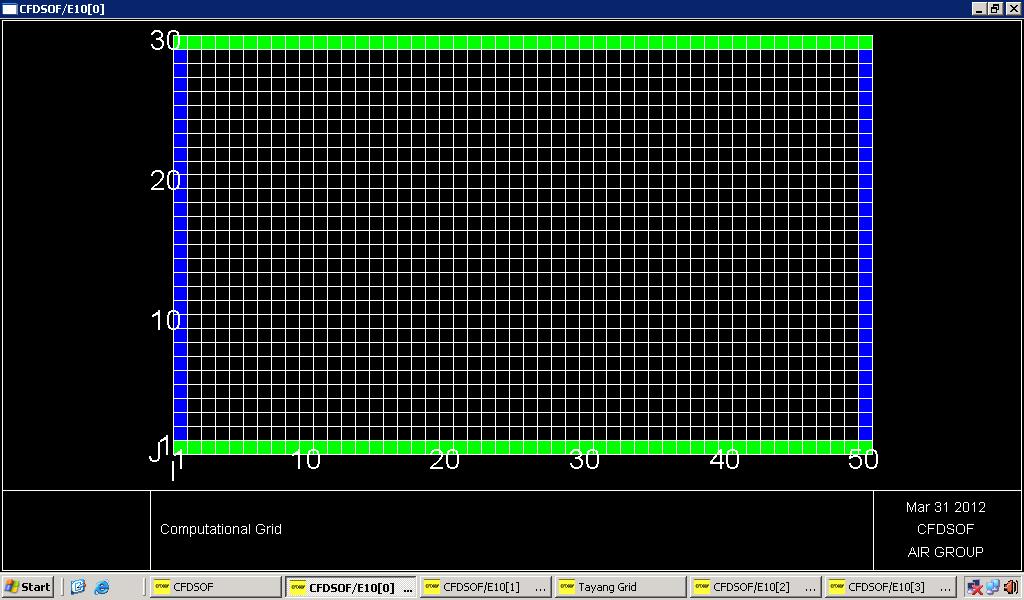

6. Hasil grid

7. Hasil Case Masing - masing


a. Case 1

viskositas m=4x10^-5 kg/m.s  dan  u_inlet=0,01m/s

viskositas m= 10^-5 kg/m.s  dan  u_inlet=0,01m/s

b. Case 2

u_inlet=0,01m/s  dan  viskositas m=4x10^-5 kg/m.s

u_inlet=0,04m/s dan viskositas m=4x10^-5 kg/m.s

Analisa :

• Untuk kasus pertama yang menjadi perbandingan adalah viskositas, terlihat viskositas yang lebih besar  (4 x 10-5 ) mengalami Fully Development lebih cepat dibanding kan viskositas kecil (10-5).
• Untuk kasus dua yang menjadi perbandingan adalah Kecepatan U, terlihat yang memiliki kecepatan lebih rendah (0,01 m/s) akan lebih cepat mengalami fully development dibandingkan kecepatannya lebih besar (0.04 m/s).
